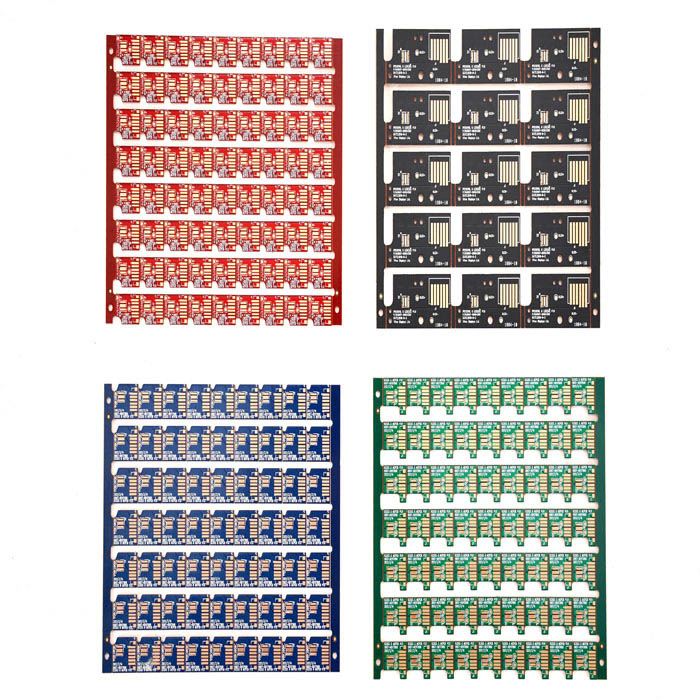

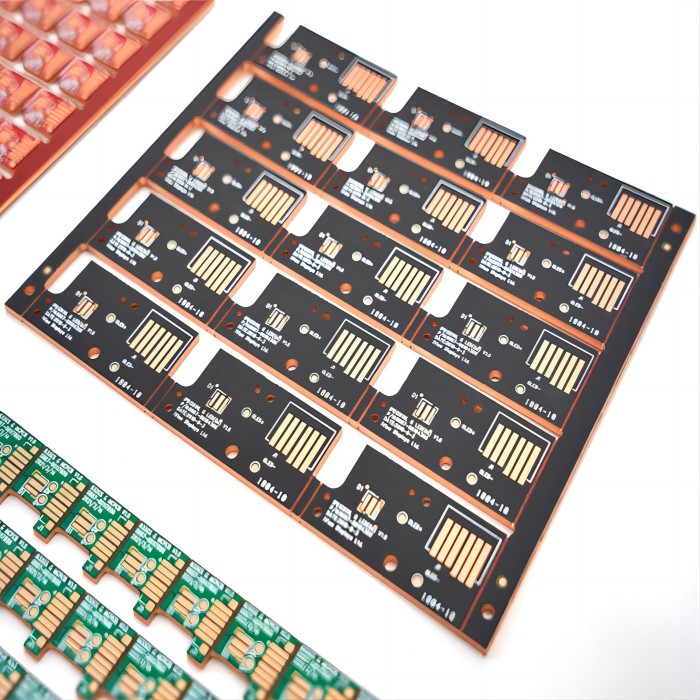

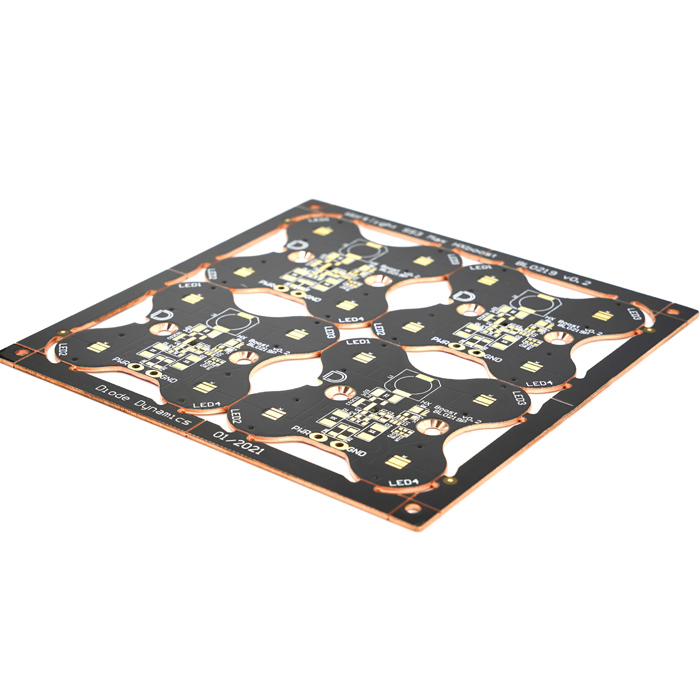

Vario substrato PCB produkto pristatymas:
Kaip rodo pavadinimas, vario šerdies spausdintinė plokštė yra sudaryta iš vario šerdies metalo, šilumos izoliacijos sluoksnio ir metalinės varinės folijos, kad būtų sudaryta spausdintinė plokštė, tai yra, varinė plokštė arba vario substrato plokštė. Vario substrato plokštė turi ypatingą šilumos laidumą ir puikų šilumos išsklaidymą. Pagal laminuotos vario šerdies struktūrą jbpcb suteikia vario substrato plokštę vienpusei MCPCB ir vario pagrindo PCB dviejų sluoksnių MCPCB. Dviejų sluoksnių MCPCB vario pagrindo plokštė yra padalinta į vario metalinę šerdį grandinės sluoksnio viduryje ir varinę metalinę šerdį grandinės sluoksnio apačioje.

JBpcb dabar pristato vienpusį vario pagrindo PCB, vienpusis vario substrato PCB yra padalintas į tris sluoksnius (vario folija, izoliacinis sluoksnis ir C1100 varis), C1100 varis turi šilumos išsklaidymo efektą, izoliacinis sluoksnis turi poveikį šilumos perdavimo ir izoliacijos, vario folija Turi laidų poveikį! Vario foliją išgraviravus fotorezistu, lieka įvairios linijos, kurias vadiname linijomis. Šių linijų funkcijos prilygsta grandinės scheminės schemos, linijų, LED lempos karoliukų, IC tvarkyklių ir tt pajungimui. Komponentų litavimo kojelės sujungiamos kartu, o prie komponentų prilituotos dvi varinės folijos vadinamos trinkelėmis ( PAD). Šilumos izoliacijos sluoksnis yra pagrindinė vienpusio vario substrato PCB technologija. Termoizoliacinio sluoksnio komponentai daugiausia sudaryti iš aliuminio oksido ir silicio miltelių bei epoksidine derva užpildyto polimero, pasižyminčio maža šilumine varža ir puikiomis viskoelastinėmis savybėmis. Vienpusio vario pagrindo plokštės šilumos izoliacijos klijai daugiausia apima Juding, Boyu... Vienpusio vario pagrindo plokštė paprastai yra gana paprasta, viena pusė yra grandinė, o kita pusė yra lygus varis be grandinės.

Vienpusis vario substratas PCB yra vienas brangiausių metalinių pagrindų. Daugelyje laukų reikia naudoti vienpusį vario pagrindo plokštę. Vienpusio vario pagrindo PCB gerai išsklaido šilumą, greitai išsklaido šilumą, yra patvarus, nesunku sulaužyti, geras lankstumas, viengubas Vario pusės PCB šilumos laidumas yra geresnis nei vienpusės aliuminio PCB ir vienpusės PCB. geležies PCB, todėl vienpusės varinės PCB kaina taip pat yra pati brangiausia tarp metalinių grandinių plokščių. Vienpusio vario pagrindo gaminiai daugiausia apima automobilių priekinių žibintų plokštes, UV lempas, žibintuvėlių plokštes, apšvietimo žibintus, motociklų švieslentes, reklaminio ekrano švieslentes, scenos švieslentes ir pan.

Vienpusio vario pagrindo plokštės tipai yra: paprastos vienpusės vario pagrindo plokštės, vienpusės termoelektrinio atskyrimo vario pagrindo plokštės, vienpusės izoliacinės skylės vario pagrindo plokštės ir vienpusės galvanizavimo skylės vario pagrindo plokštės.

Žibintuvėlis, pramoninė kalnakasių lempa, automobilių LED lempa, UV lempa, scenos projekcinė lempa, 5G ryšys, sieninė poveržlė, LED gatvės lempa, mechaninė įranga ir įvairi tiksli ir didelės paklausos aušinimo apšvietimo įranga

Ilgas tarnavimo laikas, efektyvus šilumos išsklaidymas, stabilus pritaikymas

Q1. Ar esate PCB gamintojas? Ar turite gamyklą?
A: Esame profesionalus spausdintinių plokščių gamintojas daugiau nei 12 metų, turime gamyklas, mašinas, galite pamatyti mūsų gamyklos nuotraukas.
Q2. Ar galiu gauti PCB pavyzdžius nemokamai? Ar galimas nemokamas pristatymas?
A: Taip, pasikalbėję ir patvirtinę visas detales, galime duoti nemokamų PCB pavyzdžių. Bet mes nesiūlome nemokamo pristatymo, mes suteiksime jums tam tikrą nuolaidą, jei perkate daug produktų.
Q3. Ar darote OEM?
Atsakymas: Taip. Esame spausdintinių plokščių gamintojas, turime gamyklas ir specialią automatizavimo įrangą visam PCB ir PCBA procesui, todėl galime tiksliai aptikti ir išsiųsti produktus. Mes teikiame vieno langelio PCB ir PCBA pirkimo paslaugą.
4 klausimas. Ar galite gaminti PCB su šiluminėmis trinkelėmis, kurios tiesiogiai liečiasi su pagrindu, ir kito sluoksnio elektrodus?
A: Taip, mes galime gaminti PCB su šiluminėmis trinkelėmis, kurios tiesiogiai liečiasi su pagrindu, kuriuos vadiname termoelektriškai atskirtais variniais pagrindais, kurie gali pagaminti, patvirtinti „Gerber“ informaciją el.
