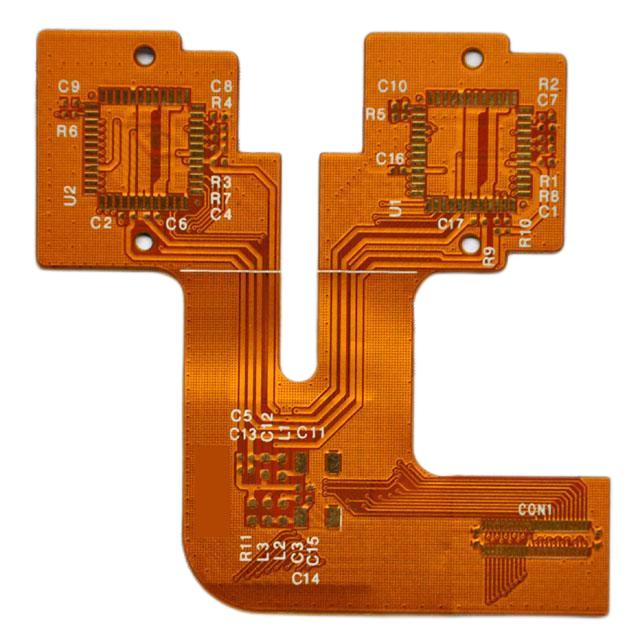

FPC lanksti PCB

1. FPC lanksčios PCB apibrėžimas

FPC lanksti PCB yra plokštė, pagaminta iš lanksčių substratų, kurie yra labai lankstūs ir sulankstomi. FPC lanksti PCB paprastai susideda iš daugiasluoksnių plėvelių substratų ir laidžių sluoksnių. Pagrindinis jo bruožas yra plokštės lankstumas ir sulankstymas, todėl ji tinka elektroniniams įrenginiams, kuriuos reikia sulenkti arba sulankstyti. FPC lanksti PCB turi daug privalumų, tokių kaip mažas dydis, lengvas svoris, didelis patikimumas ir kt., todėl jis buvo plačiai naudojamas daugelyje sričių, pavyzdžiui, mobiliuosiuose telefonuose, skaitmeniniuose fotoaparatuose, planšetiniuose kompiuteriuose, automobilių elektronikoje, medicinos įrangoje ir kt. trumpa, FPC lanksti PCB yra labai svarbus elektroninis komponentas. Dėl savo išvaizdos elektroninės įrangos dizainas tampa lankstesnis ir įvairesnis, taip pat suteikia daugiau pasirinkimo galimybių elektroninės įrangos gamybai.

2. FPC lanksčių PCB gamybos procesas

FPC lanksti PCB pasižymi lankstumu ir patikimumu. Šiuo metu rinkoje yra 4 tipų FPC lanksčios PCB: vienpusės (1 sluoksnis), dvipusės (2 sluoksnių), daugiasluoksnės ir minkštos kietos PCB. FPC lanksčios PCB gamybos procesas daugiausia apima šiuos veiksmus: pirma, pagrindinės medžiagos paruošimas, paprastai kaip pagrindinė medžiaga naudojama poliimido plėvelė arba poliesterio plėvelė, o pagrindinė lanksčios PCB medžiaga paruošiama spausdinant, padengiant variu ir kitais procesais. ; antra, tai grafikos gamyba. Pagal plokštės projekto brėžinį, grandinės raštas ant pagrindo pagamintas fotolitografijos arba pjovimo lazeriu technologija; tada galvanizuojant, ant grandinės galvanizavimo technologija padengiamas metalo sluoksnis, pvz., varis, nikelis, auksas ir kt., siekiant padidinti laidumą ir atsparumą korozijai; galiausiai, pjaustant ir išbandant, gatava lanksti PCB supjaustoma pagal reikiamą dydį, išbandoma ir tikrinama, siekiant užtikrinti, kad jos kokybė ir veikimas atitiktų reikalavimus. Apskritai FPC lanksčios PCB gamybos procesas yra gana sudėtingas, reikalaujantis įvairių procesų ir smulkių operacijų bendradarbiavimo, tačiau dėl lankstaus veikimo ir miniatiūrizavimo jis plačiai naudojamas elektroniniuose gaminiuose.

Kaip padaryti FPC lanksčią PCB?

1 sluoksnio FPC lankstus PCB gamybos procesas:
Pjovimas-gręžimas-sausas plėvelės tvirtinimas-ekspozicija-kūrimas-ėsdinimas-lukštenimas-paviršiaus apdorojimas-dengimas plėvelės presavimas-kietėjimo paviršiaus apdorojimas-nikelio aukso nusodinimas-ženklų spausdinimas-kirpimas-elektrinis matavimas-perforavimas-galutinė patikra -Pakavimas ir gabenimas

2 sluoksnių FPC lankstus PCB gamybos procesas:

Pjovimas - Gręžimas - PT H - Galvaninis padengimas - Pirminis apdorojimas - Sausos plėvelės klijavimas - Parazitų poveikis - Išvystymas - Grafinis galvanizavimas - Plėvelės pašalinimas - Pirminis apdorojimas - Sausos plėvelės klijavimas - Ekspozicijos planavimas - Vystymas - Ofortavimas - Membranos pašalinimas - Paviršiaus apdorojimas - Laminavimo plėvelė - Laminavimas Kietėjimas – nikeliavimas – rašmenų spausdinimas – pjovimas – elektrinis bandymas – štampavimas – galutinis patikrinimas – pakavimas – siuntimas.

FPC PCB proceso galimybė:

Flex medžiaga		Taihong, Shengyi, Lianmao
PCBMedžiaga		KB,Shengyi, Lianmao
Vario storis		12um-70vienas
Paviršiusbaigti
Paviršiaus apdaila Storis	ENIG	Į Au	2-4 vienas__
			0,025-0,075 vienas_
	ENEPIG	Į_ Au PD	2-4 vienas__
			0,025-0,075 vienas__
			0,025-0,075 vienas_
	Elektrinis auksavimas	Ni AU	2-4vienas
			0,05-0,35vienas
RF-PC Thliga Minimumas(mm)	4 sluoksniai medienos plaušų plokštės + 2 sluoksniai minkštos plokštės		0.6mm
	6sluoksniai medienos plaušų plokštės + 2 sluoksniai minkštos plokštės		0.6mm
RF-PC Thliga Įtolerancija	4 sluoksniai medienos plaušų plokštės + 2 sluoksniai minkštos plokštės		0.1  mm
	6sluoksniai medienos plaušų plokštės + 2 sluoksniai minkštos plokštės		0.1  mm
Plotis / Mažiausias tarpas (mm)	4 sluoksniai kietos plokštės + 2 sluoksniai minkštos plokštėsPlotis / Mažiausias tarpas (mm)	1 uncijos	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm

Plotis / Mažiausias tarpas (mm)	4 sluoksniai kietos plokštės + 2 sluoksniai minkštos plokštėsPlotis / Mažiausias tarpas (mm)	1 uncijos	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm
	6kietos plokštės sluoksniai + 2 sluoksniai minkštos plokštėsPlotis / Mažiausias tarpas (mm)	1 uncijos	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm
Grąžtasl         Mažiausiai(mm)	Grąžtas		∮0.1mm
	Lašeris		∮0.075     mm
Shift Tolerancija	Viršelisyra		0.1mm
	SJAV		0.15mm
	PI		0.1mm
	FR-4		0.15mm
	EMI FILMAS		0.1mm
Viršelisyra (PI &klijai)			12.5vienas-50vienas
			12.5vienas-75vienas
Dengiamojo sluoksnio perpildymo klijų kiekis			0,02-0,03 mm

3. FPC lanksčios PCB savybės
FPC lanksti PCB yra lanksti plokštė, naudojama elektroninėje įrangoje, sudaryta iš lankstaus pagrindo ir variu dengtos folijos. Palyginti su tradicine standžia PCB, FPC lanksti PCB turi šias charakteristikas:
a). Lankstumas: FPC lankstus PCB galima sulenkti, sulankstyti ir susukti, kad būtų galima prisitaikyti prie įvairių sudėtingų trimačių formų, o tai gali labai sumažinti įrangos tūrį ir pagerinti įrangos patikimumą.
b). Plonas ir lengvas: FPC lanksti PCB yra labai plono storio, kuris gali siekti mažiau nei 0,1 mm, o tai labai tinka naudoti plonuose ir lengvuose įrenginiuose.
c). Didelis tankis: FPC lanksti PCB gali realizuoti didelio tankio laidus ir gali realizuoti daugiasluoksnių grandinių išdėstymą labai mažoje erdvėje, o tai pagerina elektroninės įrangos veikimą ir patikimumą.
d). Atsparumas aukštai temperatūrai: FPC lanksti PCB gali atlaikyti aukštą temperatūrą, gali normaliai veikti aukštos temperatūros aplinkoje ir tinka kai kuriai elektroninei įrangai aukštos temperatūros aplinkoje.
e). Atsparumas korozijai: FPC lankstus PCB turi gerą atsparumą korozijai ir gali būti naudojamas atšiaurioje aplinkoje. Trumpai tariant, FPC lanksti PCB turi daug privalumų, gali patenkinti įvairios elektroninės įrangos poreikius ir yra labai svarbus elektroninis komponentas.

4. FPC lanksčios PCB taikymas
FPC lanksti plokštė (Flexible Printed Circuit Board) yra plokštė, pagaminta iš lanksčių substratų. Pagrindinės jo savybės yra geras lankstumas ir lankstumas, jis tinka įvairiems sudėtingiems trimačių erdvių išdėstymui. FPC lanksčios grandinių plokštės turi platų pritaikymo spektrą, įskaitant plataus vartojimo elektroniką, automobilių elektroniką, medicinos įrangą, aviaciją ir kitas sritis. Buitinės elektronikos srityje FPC lanksčios PCB plačiai naudojamos elektroniniuose gaminiuose, tokiuose kaip išmanieji telefonai, planšetiniai kompiuteriai ir nešiojamieji kompiuteriai. Palyginti su tradicinėmis standžiomis PCB, FPC lanksčios PCB turi didesnį patikimumą ir atsparumą trukdžiams, todėl gali pasiekti mažesnį, lengvesnį ir plonesnį dizainą. Automobilių elektronikos srityje lanksčios FPC PCB daugiausia naudojamos automobilių prietaisų skydeliuose, automobilių garso sistemose, navigacijos sistemose ir kitoje įrangoje. Dėl aukštų automobilių elektroninės įrangos patikimumo ir ilgaamžiškumo reikalavimų FPC lanksčios PCB atsparumas aukštai temperatūrai ir atsparumas vibracijai buvo plačiai pripažintas. Medicininės įrangos srityje FPC lanksti PCB daugiausia naudojama medicinos stebėjimo įrangoje, chirurginiuose instrumentuose ir kitoje įrangoje. Kadangi FPC lanksti PCB turi gerą lankstumą ir lankstumą, ji gali geriau prisitaikyti prie žmogaus kūno kreivės, todėl ji vis plačiau naudojama medicinos įrangoje. Trumpai tariant, FPC lanksti PCB yra plačias taikymo perspektyvas turinti plokštė, turinti unikalių pranašumų ir pritaikymo vertės įvairiose srityse.
