Integruota šynų PCB
Kas yra šynų PCB?
Galite būti tikri, kad iš mūsų gamyklos nusipirksite Jiubao Embedded Busbar PCB. Šynos yra didelės srovės spausdintinės plokštės, taip pat šynų ir elektroninių sistemų integracija, technologija, kuri sujungia didelės srovės ir mikroelektroninį valdymą vienoje jėgos pavaros ir galios sistemų sistemoje. Šis derinys pasiekiamas pridedant šynas ir kitus tūrinius varinius laidus prie spausdintinės plokštės (PCB), kad būtų pasiekta didelė srovės perdavimo galimybė ir galią išsklaidančių komponentų šilumos išsklaidymas.

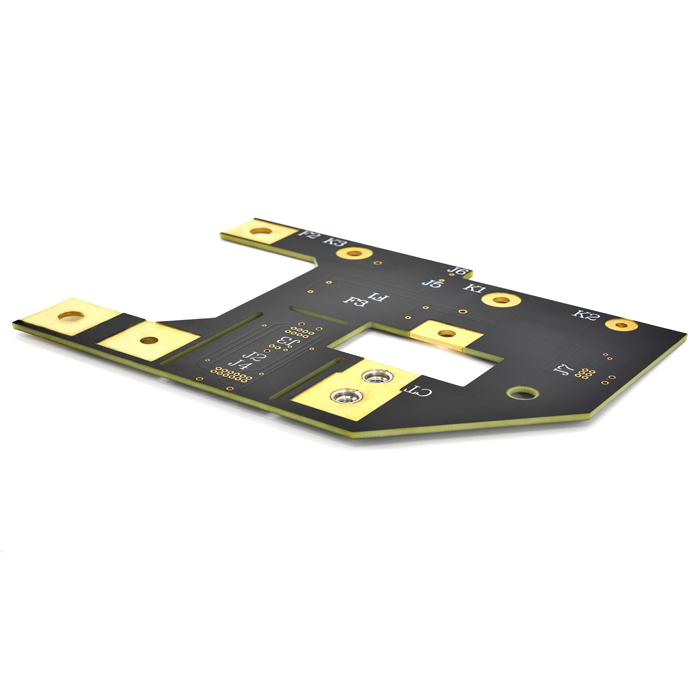

Integruota šynų PCB
Įterptosios šynos PCB pristatymas:
Įterptosios šynų PCB yra plačiai naudojamos, atitinkančios vis daugiau ir daugiau didelio stiprumo komponentų ir didelės galios komponentų šilumos išsklaidymo reikalavimus, taip pat atitinkančius didelio šilumos laidumo vario šilumos išsklaidymo reikalavimus. Įterptosios šynos PCB spausdintinė plokštė reiškia varinės šerdies įdėjimą į iš anksto išfrezuotą angą spaudžiant. Vario šerdies prijungimui prie spausdintinės plokštės naudojami laminuoti prepregai. Įterpta varinė šerdis tiesiogiai liečiasi su vidine FR4 epoksidine plokšte, o kai naudojama PCB, šiluma greitai perduodama vario blokui. Tada šiluma pašalinama iš oro per varinę šerdį. Šilumos išsklaidymo efektas yra geresnis nei palaidotos varinės šerdies PCB, procesas yra paprastas, kaina yra maža, o taikymo perspektyva yra plati. Varinės šerdies įterpimas į PCB yra pagrindinis procesas, kurį reikia suderinti su techniniais sunkumais, tokiais kaip varinės šerdies formos dizainas, varinės šerdies dydis ir lygumas bei PCB frezavimo griovelis, kitaip kils patikimumo problemų. lengvai atsirasti. JBPCB turi ilgametę patirtį gaminant įterptųjų šynų PCB, teikiant techninę pagalbą ir tiekimą daugeliui gerai žinomų naujų energetinių transporto priemonių pramonės šakų.
Kuriant naujas energetines transporto priemones, atsiranda vis daugiau naujovių naujų energetinių transporto priemonių akumuliatoriuose. Naujos energijos transporto priemonių akumuliatorius yra naujo tipo transporto priemonių akumuliatorius, kuriame naudojama nauja energijos technologija, siekiant sumažinti šiltnamio efektą sukeliančių dujų taršą. Įkrovimui akumuliatorių reikia prijungti prie įkrovimo krūvos, o greitai įkraunama varinė įterptoji magistralės plokštė turi didelę srovės pralaidumą ir yra itin mažos varžos laidininkas. Pagrindinė šynos funkcija yra perduoti didelę srovę. Šynų plokštei reikalingas didelės srovės paskirstymo blokas (taip pat žinomas kaip šynų vario strypų elektros šynas), kuris yra plačiai naudojamas naujoje energetikos pramonėje, įskaitant elektrinių transporto priemonių variklių valdiklius, aukštos įtampos elektros paskirstymo dėžutes, dažnio keitiklius ir fotovoltinius keitiklius. . Aukštos įtampos, didelės srovės konvertavimo įrenginių šynų plokštės gaminiai, skirti tokiai įrangai kaip inverteriai, vėjo energijos keitikliai, geležinkelių tranzitas, motorinių transporto priemonių traukos įtaisai, ryšių ir duomenų įranga. Produktas realizuoja paprastą ir tradicinį aukštos įtampos ir didelės srovės paskirstymą ir gali būti naudojamas tradicinėse sudėtingose žemos įtampos valdymo grandinėse. Įprastos automobilių pramonės arba aviacijos elektronikos programos yra maždaug 1000 amperų srovės valdymas.
Įterptųjų šynų PCB gaminio struktūros diagrama ¼
Įterptųjų šynų PCB gaminio schema
Įterptųjų šynų PCB gaminių gamybos ir gamybos proceso galimybių aprašymas:
Medžiaga |
Vario + FR4 epoksidinė plokštė (TG170â) |
Storis (mm) |
2,0-6,0 mm |
Vario folijos storis (um) |
35/70/105/140 um |
Litavimo kaukės spalva |
baltas; juoda; matinė juoda; raudona; žalias; mėlyna; matinė žalia |
charakterio spalva |
baltas; juoda; oranžinė; raudona; mėlyna |
Formavimo būdas |
CNC gongo lenta; pjovimas ir frezavimas lazeriu |
Paviršiaus apdorojimo procesas |
Panardinamasis auksas (aukso storis 0,5 Uâ ~ 3,0 Uâ); cheminis nikelio paladžio auksas |
pristatymo data |
10-15 dienų |
Įterptųjų šynų PCB produktų pritaikymas:
Naudojamas naujų energijos transporto priemonių skirstomosiose plokštėse, grandinių plokštėse, akumuliatorių blokuose, maitinimo blokuose, baterijų blokų elektros valdymo spintelėse, bėgių tranzitu, fotovoltiniuose keitikliuose, vėjo energija, ryšiai ir duomenys, galios elektronika, aukštos įtampos paskirstymo dėžės, dažnio keitikliai ir motorinių transporto priemonių traukos įtaisai, ryšių ir duomenų įranga, aukštos įtampos ir kt., didelės srovės konvertavimo įtaisai, jie taip pat suteikia plokštės konstrukcinį tvirtumą.
Įterptųjų šynų PCB gaminio privalumai:
Pagrindinė šynos juostos paskirtis yra vesti dideles sroves, viršijančias srovės pėdsakus, kuriuos gali suteikti standartinė plokštė. Produktas turi nepriklausomą didelės srovės paskirstymą, turinčią aukštą įtampą, stabilią didelę srovę, stiprią izoliaciją, didelį efektyvumą, ilgą tarnavimo laiką, efektyvų šilumos išsklaidymą, stabilų ir saugų.
DUK
Q1: Ar turite automobilių pramonės sertifikatą?
A1: Taip, mes turime IATF 16949 sertifikatą automobilių pramonei, kad padėtume realizuoti spausdintines plokštes didelės galios programoms, taip pat galime suteikti UL sertifikatą.
2 klausimas: kokius dokumentus turėtume pateikti dėl vario šerdies, įterptos į PCB, o laminato struktūra skiriasi?
A2: Suprojektuoti brėžiniai bus iškraipyti atidarius arba interpretuojant skirtingą programinę įrangą. Gerber failai yra geriausi (Protel, power pcb, PAD) programinės įrangos brėžiniai ir tekstiniai aprašymai.
3 klausimas: kaip turėtų būti išreikšta laminuota struktūra?
A3: Pirma, Gerber failai turi kiekvieną sluoksnį, o kiekvienas sluoksnis kitame PDF formate gali būti pažymėtas skirtingomis spalvomis + teksto aprašymas.
4 klausimas: kokie yra įterptosios šynos PCB saugojimo laiko ir aplinkos reikalavimai?
A4: Įterptosios šynos PCB temperatūra ir drėgmė turės įtakos gaminio tarnavimo laikui. Po vakuuminės plastikinės plėvelės pakuotės temperatūra yra 25±2â; oro drėgnumas 55±5 % santykinis drėgnumas, o kokybė garantuojama 6 mėn. Jei vakuuminės plastikinės plėvelės pakuotė buvo pašalinta, įterptosios šynos PCB suvirinimo padėtis DNIG ilgą laiką bus veikiama oro ir įvyks oksidacija, kuri paveiks suvirinimo komponentus.
