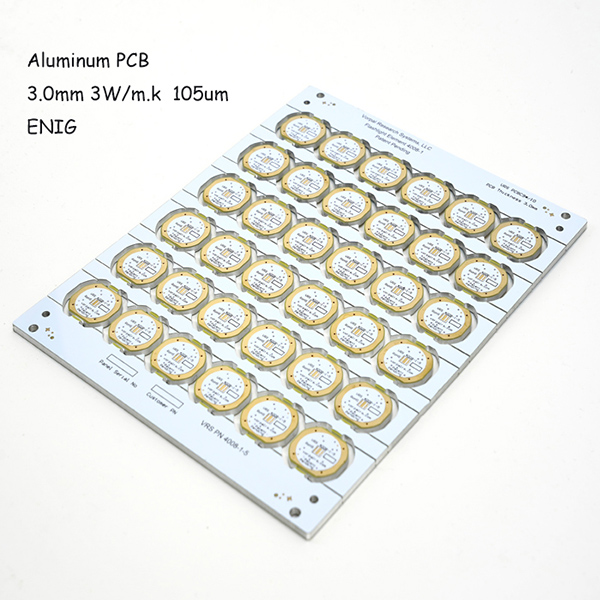

1 sluoksnio aliuminio PCB

Metalinės šerdies PCB

Galite būti tikri, kad iš mūsų gamyklos nusipirksite „Jiubao 1 Layer Aluminium Ccb“. Metalinės šerdies spausdintinė plokštė yra sudėtinė spausdintinė plokštė, sudaryta iš metalinio pagrindo, izoliacinės terpės sluoksnio ir grandinės vario sluoksnio. Metalo matrica dažniausiai yra aliuminis, geležis, varis, invarinis varis, volframo-molibdeno lydinys ir kt. Metalo pagrindo šilumos išsklaidymo koeficientas yra didesnis nei variu plakiruoto laminato. Metalinio pagrindo šilumos išsiskyrimas yra susijęs su jo izoliacinio sluoksnio tankiu ir šilumos laidumu. Kuo plonesnis izoliacinis sluoksnis, tuo didesnis šilumos laidumas. Izoliacinis sluoksnis dažniausiai yra modifikuota epoksidinė derva, polifenileno eteris, poliimidas ir kt. Izoliacinio sluoksnio storis yra 50 μm-200 μm. Grandinės sluoksniai susideda iš vario sluoksnių. Metalinės plokštės storis yra 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm ir 5,0 mm. Kaip ir standžios lanksčios spausdintinės plokštės, metalinės spausdintinės plokštės gali būti skirstomos į vienpuses, dvipuses ir daugiasluoksnes ir yra ypatinga spausdintinių plokščių įvairovė. Metalinė PCB taip pat žinoma kaip metalo šerdies PCB, MCPCB, IMS (izoliuotas metalinis substratas), metalu plakiruotas PCB.

Aliuminio pagrindu dengtas variu laminatas
Geležies pagrindu dengtas variu laminatas
Vario pagrindo variu plakiruotas laminatas
Plieninio pagrindo variu dengtas laminatas

Bendras metalo pagrindo variu dengtas laminatas
Antipirenas metalo pagrindo variu plakiruotas laminatas
Labai karščiui atsparus metalinis pagrindas variu plakiruotas laminatas
Didelio šilumos laidumo metalo pagrindo variu plakiruotas laminatas
Itin didelio šilumos laidumo metalo pagrindo variu plakiruotas laminatas
Aukšto dažnio, mikrobangų tipo metalo pagrindo variu plakiruotas laminatas
Daugiasluoksnis metalo pagrindo variu plakiruotas laminatas

a). Aliuminio charakteristikos: šilumos laidumas 237 W/(m·K), vidutinė kaina, priimtina ir plačiai naudojama.
b). Vario charakteristikos: šilumos laidumas 384 W/(m·K), kaina per didelė, naudojamas aukštos pridėtinės vertės gaminiams.
c). Sidabro charakteristikos: šilumos laidumas 429 W/(m·K),
d). Geležies charakteristikos: šilumos laidumas 80W/(m·K),
e). Plieno charakteristikos: šilumos laidumas 40W/(m·K),

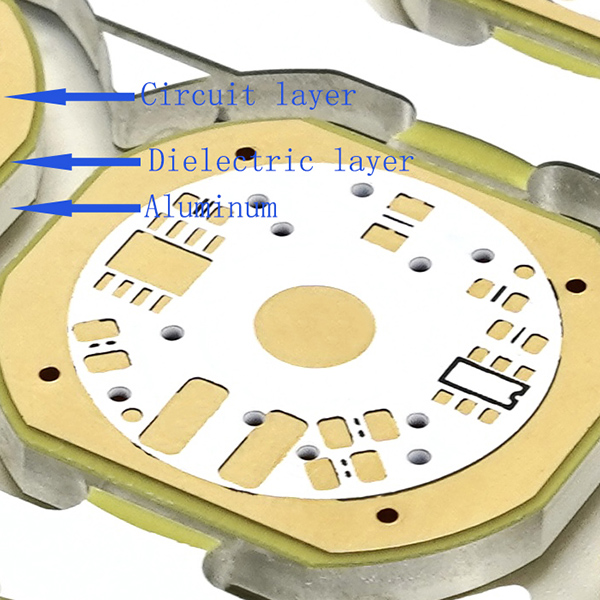

Metalinę PCB sudaro vario folijos sluoksnis, dielektrinis sluoksnis ir metalinis sluoksnis.
· Grandinės vario sluoksnis: naudojamas vario sluoksnis yra storesnis nei įprastas CCL (1oz-10oz). Storesni vario sluoksniai reiškia didesnę srovės galią.
· Dielektrinis sluoksnis: dielektrinis sluoksnis yra šilumai laidus sluoksnis, kurio storis nuo 50 ¼m iki 200 μm. Jis turi mažą šiluminę varžą, šilumos perdavimą ir izoliaciją.
· Metalo sluoksnis: Trečiasis sluoksnis yra metalinis sluoksnis, sudarytas iš aliuminio arba vario, kuris pasižymi dideliu šilumos laidumu.

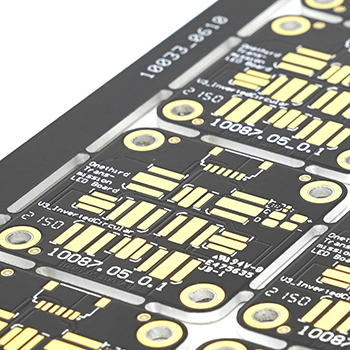

1 sluoksnio aliuminio substrato produkto pristatymas:

1 sluoksnio aliuminio plokštė yra aliuminio plokštė; 1 sluoksnio aliuminio plokštė yra padalinta į tris sluoksnius: aliuminio, izoliacinio sluoksnio ir vario. Aliuminis skirtas šilumai išsklaidyti, izoliacinis sluoksnis – šilumos perdavimui ir izoliacijai, o varis – elektros laidumui. 1 sluoksnio aliuminio PCB paprastai turi spausdintas grandines vienoje pusėje ir sklandžias belaides grandines kitoje pusėje. Labiausiai paplitusios aliuminio plokštės rinkoje yra 1 sluoksnio aliuminio plokštės. Viršutinė pusė yra grandinė, o apatinė yra prijungta prie apvalkalo arba terminio klijų šilumos išsklaidymui. 1 sluoksnio aliuminio plokštė pakeičia ankstesnę FR4 ir PCB stiklo pluošto plokštę, kuri yra tvirta ir aukšto profilio, gerai išsklaido šilumą, nėra lengva sulaužyti ir turi gerą gaminio struktūros lankstumą. Jiubao Technology yra gamintojas, turintis metalo šerdies PCB gamybos procesą, pilną aukščiausios klasės tikslios įrangos 7S gamybos cechą nuo medžiagų tiekimo iki gatavo produkto pakavimo, kuriame dirba aukštos kokybės elito komandos valdymas ir turi stiprią profesionalų komandą, užsiimančią grandine plokštėmis. gamyba, yra daug puikių inžinierių ir profesionalių vadybininkų. Tai profesionalus aliuminio PCB gamintojas, turintis didelio masto, visą įrangą, griežtą valdymą ir aukštą kokybę.
1 sluoksnio aliuminio plokštė yra aliuminio pagrindu pagamintas variu dengtas laminatas (variu plakiruotas laminatas yra PCB substratas). Aliuminio PCB iš tikrųjų yra labai panašūs į FR4 PCB

Šilumos išsklaidymas: Aliuminio PCB šilumos išsklaidymas yra gana geras, palyginti su įprasta FR4 PCB. Pavyzdžiui, 1,5 mm storio FR4 PCB šiluminė varža yra 20-22 laipsnių vienam vatui, o 1,5 mm storio aliuminio PCB šiluminė varža yra 1-2 laipsniai vienam vatui.

Šiluminis plėtimasis: Kiekviena medžiaga turi savo šiluminio plėtimosi koeficientą. Aliuminis (22 ppm/C) ir varis (18 ppm/C) turi labai artimus CTE. Kadangi aliuminio PCB gerai išsklaido šilumą, nebus rimtų išsiplėtimo ar susitraukimo problemų. Aliuminio PCB puikiai veikia, patvarūs ir patikimi.
Matmenų stabilumas: aliuminio PCB rodo matmenų stabilumą ir stabilius matmenis. Pavyzdžiui, kaitinant juos nuo 30-140 laipsnių, jų matmenys pasikeičia tik 2,5%-3,0%.
· Kiti: aliuminio plokštės gali būti naudojamos maitinimo įrenginių paviršinio montavimo technologijoje. Aliuminio PCB gali būti veiksmingai naudojamas grandinės projektavimui dėl jo veikimo grandinės konstrukcijos šiluminio plėtimosi požiūriu. Aliuminio PCB padeda pailginti produkto galiojimo laiką ir produkto galios tankį. Aliuminio PCB taip pat yra labai patikimi. Aliuminio PCB gali padėti sumažinti bendrą gaminio dydį ir taip pat yra pigesnis pasirinkimas. Aliuminio PCB pasižymi elektromagnetiniu ekranavimu ir dideliu dielektriniu stiprumu.

Aliuminio pagrindo plokštė turi puikų antipireną, didelį mechaninį stiprumą, matmenų stabilumą ir kt., Ypač gerą šilumos išsklaidymo, elektromagnetinio ekranavimo ir plūduriuojančios skardos savybes. Plačiai naudojamas motocikluose; mobiliųjų telefonų uždegikliai; didelės galios šviesos diodai; garsiakalbiai; maitinimo moduliai; akustinės ekranavimo sistemos ir kt.
projekcinė lempa; Gatvės lempa; Augalų augimo lempa; LED lempos aliuminio pagrindas; Projekcinė įranga; Šilumos kriauklė; Saulės elementų substratas; 1 sluoksnio aliuminio substratas, naudojamas 90% povandeninių šviesų, tinka 90% lempų.
Aliuminio PCB yra idealus sprendimas didelio tankio ir didelės galios gaminiams, tokiems kaip LED programos, maitinimo įranga, kompiuteriai ir kt.
Jei turite šiluminių problemų kuriant PCB, pirmiausia turėtumėte atkreipti dėmesį į aliuminį. JBPCB tiekia visų rūšių aliuminio pagrindus, įskaitant vienpusius aliuminio pagrindus, daugiasluoksnius aliuminio pagrindus, hibridinius aliuminio pagrindus, lanksčius aliuminio pagrindus, aliuminio pagrindus su skylutėmis ir kt. Kitos kategorijos, pvz., bendrosios paskirties aliuminio pagrindai, aukštos temperatūros Taip pat yra laidumo aliuminio substratų ir aukšto dažnio aliuminio PCB. Jei jums reikia daugiau informacijos apie mūsų aliuminio PCB, nedvejodami susisiekite su mumis.

1 klausimas: koks yra minimalus MCPCB užsakymo kiekis?
A1: Mūsų MCPCB MOQ skiriasi nuo skirtingų elementų, palaikymo užsakymas nuo 1 vnt.
2 klausimas: kokius dokumentus turėtume pateikti?
A2: PCB: Gerber failai yra geresni (Protel, maitinimo pcb, PAD failai), PCBA: Gerber failai ir MK sąrašas.
3 klausimas: kokią informaciją, be dokumentų, turiu pateikti?
A3: citatai reikia šių specifikacijų:
a) Substratas:
b) plokštės storis:
c) Vario storis:
d) šilumos laidumas:
e) Paviršiaus apdorojimas:
f) litavimo kaukės ir šilkografijos spalva
g) Kiekis
4 klausimas: ar metalinės šerdies PCB gali būti suprojektuotos su įkrautais DIP komponentais per metalines skylutes?
A4: Taip. Esame profesionalus metalo šerdies PCB plokščių gamintojas, turime ilgametę gamybos patirtį, galite pamatyti mūsų izoliacinės skylės aliuminio PCB detales
5 klausimas: ar galime sukurti tokį paveikslėlį?
A5: Taip, galima piešti tai, ko norite.
6 klausimas: kokie yra laiko ir aplinkos reikalavimai metalo šerdies PCB saugojimui?
A6: Metalinės šerdies PCB laikymo temperatūra ir drėgmė turės įtakos gaminio tarnavimo laikui. Po vakuuminės plastikinės plėvelės pakuotės temperatūra yra 25±2â; oro drėgnumas 55±5 % santykinis drėgnumas, o kokybė garantuojama 6 mėn. Jei vakuuminės plastikinės plėvelės pakuotė buvo nuimta arba laikoma ilgiau nei 6 mėnesius, prieš gaminant rekomenduojama kepti 150°C/1 val.
