Izoliuota skylė aliuminio PCB Kadangi metalinės šerdies aliuminis yra laidininkas, DIP komponentų negalima pritvirtinti. Izoliuotų skylių technologija yra šios problemos sprendimas – metalinės šerdies PCB gamybos procesas.
Izoliuotos skylės aliuminio plokštės medžiaga pagaminta iš aliuminio plokštės (5052) + dielektrinis sluoksnis + vario sluoksnis. Izoliuotos skylės aliuminio PCB skiriasi nuo vienpusio aliuminio pagrindo PCB tuo, kad aliuminis yra iš anksto išgręžtas, skylė užpildyta epoksidine derva, o ant jo yra laminuojamas dielektrinis ir vario sluoksnis. DIP komponentams daugiausia patogu praeiti pro aliuminio tarpą, kad būtų išlaikyta elektros izoliacija. Aliuminio šerdis gali leisti elektros jungtis ir izoliuoti per skylutes, kurios vadinamos izoliuotos skylės aliuminio plokšte.
Izoliuotos skylės aliuminio PCB struktūra parodyta paveikslėlyje žemiau:

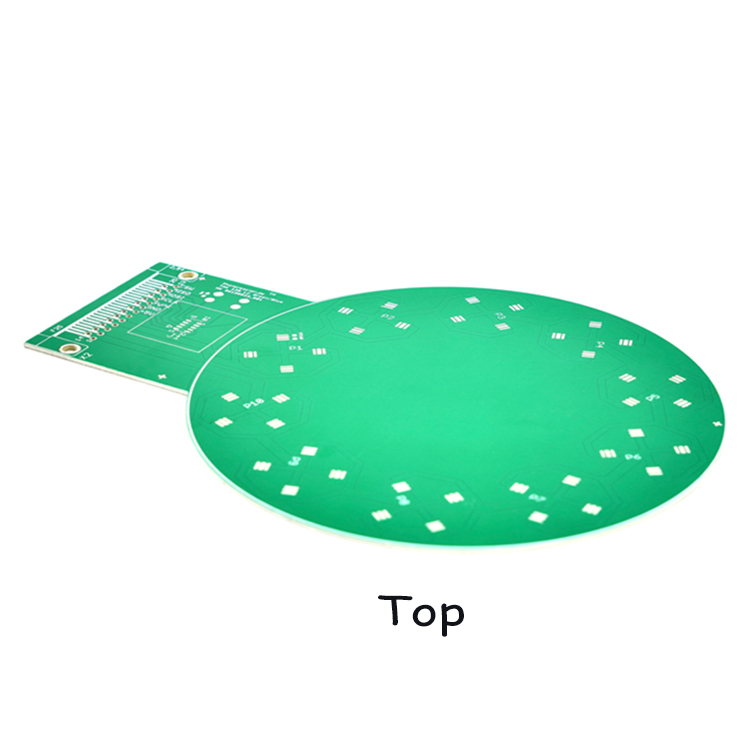

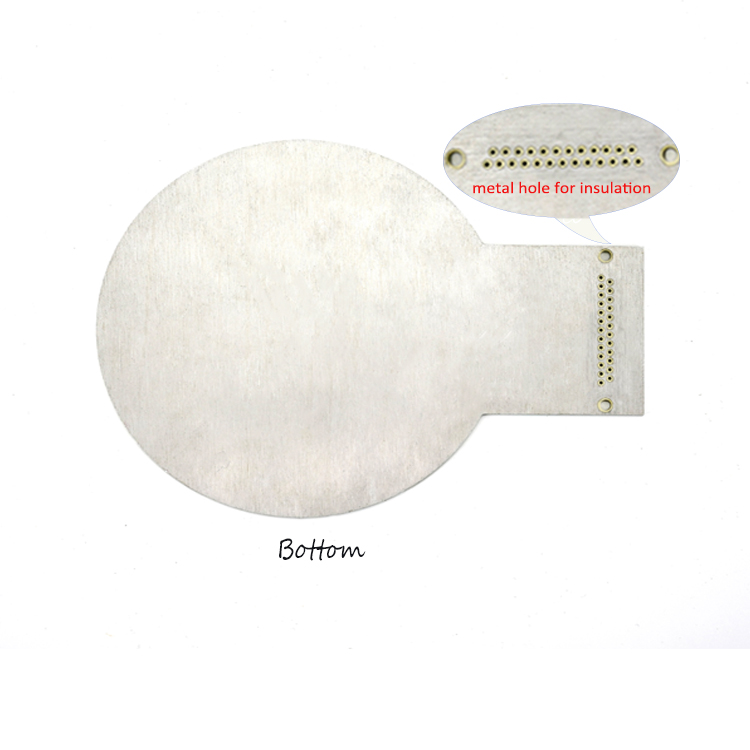

Izoliuotos skylės aliuminio PCB gaminio priekinės ir galinės dalies schemaï¼
Izoliacijos anga Aliuminio PCB gaminiai ir gamybos proceso gamybos instrukcijos
Substratas |
Aliuminis (5052) |
Sluoksnių skaičius |
1L |
Storis (mm) |
0,8–5,0 mm (± 10 %) |
Šilumos laidumas (dielektrinis sluoksnis) |
0,8/1,5/ 2,0/3,0 W/m.K. |
Vario folijos storis (um) |
35/70/105/140 um |
Litavimo kaukės spalva |
balta/juoda/matinė juoda/raudona/žalia/mėlyna/matinė žalia |
Charakterio spalva |
balta/juoda/oranžinė/raudona/mėlyna |
Formavimo būdai |
CNC gongai, CNC V formos pjovimas, formavimas, pjovimas lazeriu ir frezavimas |
Patikrinimo testas |
AOI; dideliu greičiu skrendantis zondas; E-testas; Įtampos bandymas |
Paviršiaus apdorojimo procesas |
TURI NEMOKAMĄ ŠVINĄ DNIG OSP |
Pristatymo laikas |
4-5 dienas. |
Izoliuotų skylių aliuminio PCB gaminių naudojimo progos:
Automobilių LED šviestuvai, medicininė įranga, mechaninė įranga, DIP pakuotė.
Izoliuotų skylių aliuminio PCB gaminių privalumai:
Ilgas tarnavimo laikas, efektyvus šilumos išsklaidymas, stabilus, platus pritaikymo diapazonas.
