2 sluoksnių aliuminio PCB gaminio įvadasï¼
Jiubao 2 sluoksnių aliuminio plokštė paveldi 1 sluoksnio aliuminio pagrindo plokštės metališkumą ir saugumą ir gali realizuoti sudėtingą ir tikslią įprastos PCB (FR4 PCB) laidus. 2 sluoksnių aliuminio pagrindo plokštė puikiai pritaiko šilumą išsklaidančio aliuminio, laidžiojo vario, izoliacinės dervos ir šiluminės plėvelės charakteristikas elektroninėms plokštėms. Dviejų sluoksnių aliuminio pagrindo plokštė gali būti atskirai sujungta abiejose gaminio pusėse ir gali susisiekti su linijomis abiejose pusėse per galvanizuotas skylutes, kad sudarytų didesnį tinklą. Padarykite lankstesnę 2 sluoksnio aliuminio pagrindo plokštės laidų konstrukciją, kuri gali atitikti sudėtingesnes darbo sritis. Jis gali atlikti „SMT“ užpildymą, laidų sujungimą ir surišimą iš abiejų gaminio pusių. 2 sluoksnių aliuminio pagrindo plokštė integruoja didelio efektyvumo šilumos laidumą, šilumos išsklaidymą, izoliacijos saugumą ir ilgą tarnavimo laiką.

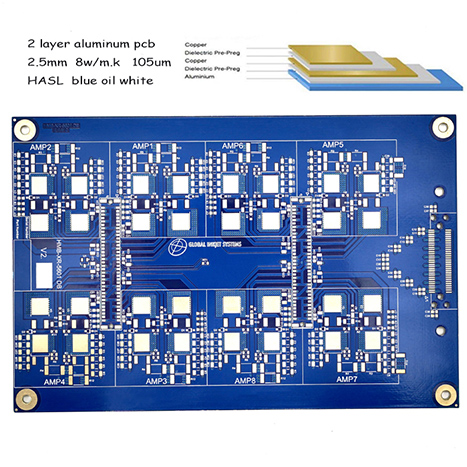

2 sluoksnių aliuminio substrato PCB gaminio struktūros schema:

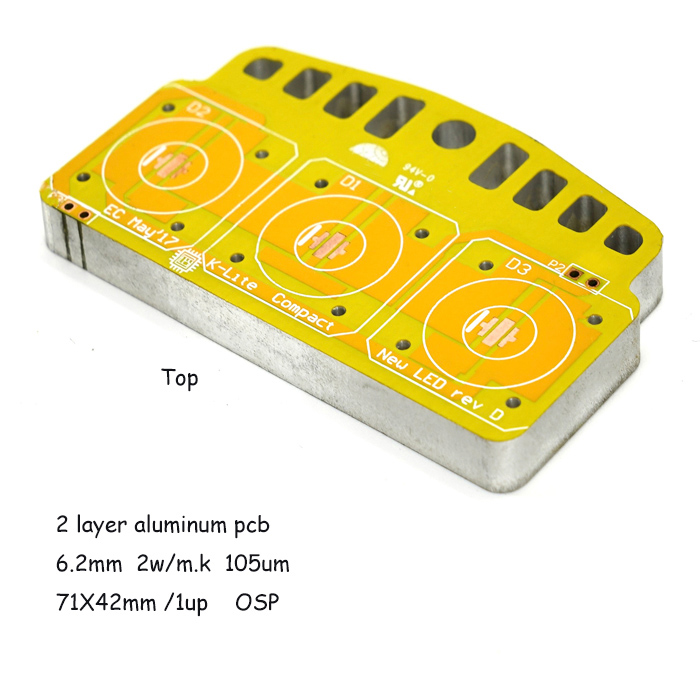

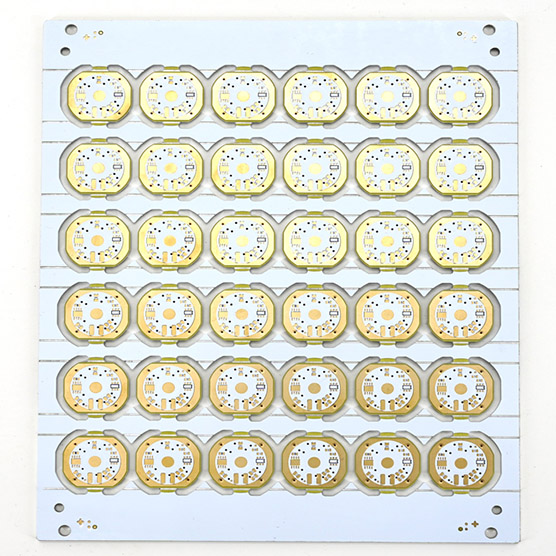

2 sluoksnių aliuminio substrato PCB gaminio priekio ir galo schema:
2 sluoksnių aliuminio substrato PCB gaminių gamybos ir gamybos proceso gamybos instrukcijos
Substratas |
Aliuminis (5052) |
Sluoksnių skaičius |
1L |
Storis (mm) |
0,8–5,0 mm (± 10 %) |
Šilumos laidumas (dielektrinis sluoksnis) |
0,8/1,5/ 2,0/3,0 W/m.K. |
Vario folijos storis (um) |
35/70/105/140 um |
Litavimo kaukės spalva |
balta/juoda/matinė juoda/raudona/žalia/mėlyna/matinė žalia |
Substratas |
Aliuminis (5052) |
Sluoksnių skaičius |
2L |
Storis (mm) |
0,8 / 1,0 / 1,2 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 MM (± 10 %) |
Šilumos laidumas (dielektrinis sluoksnis) (W/m-k) |
0,8/1,5/ 2,0/3,0 W/m.K. |
Vario folijos storis (um) |
35/70/105/140 um |
Litavimo kaukės spalva |
balta/juoda/matinė juoda/raudona/žalia/mėlyna/matinė žalia |
Charakterio spalva |
balta/juoda/oranžinė/raudona/mėlyna |
Formavimo būdai |
CNC gongai, CNC V formos pjovimas, formavimas, pjovimas lazeriu ir frezavimas |
Patikrinimo testas |
AOI; dideliu greičiu skrendantis zondas; E-testas; Įtampos bandymas |
Paviršiaus apdorojimo procesas |
TURI NEMOKAMĄ ŠVINĄ DNIG; OSP |
Pristatymo laikas |
6-8 dienos |
balta/juoda/oranžinė/raudona/mėlyna |
Formavimo būdai |
CNC gongai, CNC V formos pjovimas, formavimas, pjovimas lazeriu ir frezavimas |
Patikrinimo testas |
AOI; dideliu greičiu skrendantis zondas; E-testas; Įtampos bandymas |
Paviršiaus apdorojimo procesas |
TURI NEMOKAMĄ ŠVINĄ DNIG OSP |
Pristatymo laikas |
4-5 dienas. |
Dviejų sluoksnių aliuminio substrato PCB gaminių naudojimo atvejai:
Žibintuvėliai, pramoninio valdymo kalnakasių lempos, automobilių LED šviestuvai, scenos projekciniai žibintai, projekcinė įranga, LED gatvių šviestuvai ir įvairūs tikslūs ir didelės paklausos šilumos išsklaidymo apšvietimo prietaisai
2 sluoksnių aliuminio substrato PCB gaminių privalumai
Ilgas tarnavimo laikas, efektyvus šilumos išsklaidymas, stabilus, platus pritaikymo diapazonas
DUK
Q1. Ar esate gamintojas? Ar turite gamyklą?
Atsakymas: Esame profesionalus spausdintinių plokščių gamintojas daugiau nei 12 metų. Mes turime gamyklas ir galite pamatyti mūsų gamyklų nuotraukas.
Q2. Ar galiu gauti pavyzdžius nemokamai? Ar galima siųsti nemokamai?
Atsakymas: Taip, pasikalbėję ir patvirtinę visas detales, galime duoti nemokamų pavyzdžių. Tačiau mes neteikiame nemokamos pristatymo paslaugos, jei perkate daug produktų, suteiksime jums keletą nuolaidų.
Q3. Ar darote OEM?
Atsakymas: Taip. Esame spausdintinių plokščių gamintojas. Turime gamyklas ir specialią automatizavimo įrangą visam PCB procesui, kuri yra tiksliai patikrinta ir išsiųsta.
4 klausimas. Koks pristatymo laikas?
Atsakymas: mūsų pristatymas garantuojamas laiku. Pradedant nuo gamybos projekto užbaigimo, 1 sluoksnio aliuminio substrato PCB: 2-3 dienos; 2 sluoksnių aliuminio pagrindo plokštė: 6-8 dienos; vario substrato PCB: 4-5 dienos; 2 sluoksnių vario substrato PCB: 5-7 dienos; žinoma, tai gali būti pagreitinta per 48 valandas.
Q5. Ar galima pagaminti 4 sluoksnių aliuminio PCB?
Atsakymas: Taip, mes esame spausdintinės plokštės gamintojas, galima pagaminti 4 sluoksnių aliuminio PCB, apibūdinkite plokštės struktūros sluoksnį, patvirtinkite „Gerber“ informaciją į mūsų el.
